SAW Filter für MeshCore & Meshtastic
Warum ein kleiner Bandpassfilter den Unterschied zwischen "geht so" und "läuft perfekt" macht — mit echten Messdaten aus dem HanseMesh-Netzwerk.
Das Problem: Störsignale im 869 MHz-Band
MeshCore und Meshtastic funken auf 869 MHz — und genau da liegt das Problem. In Europa senden 4G/LTE-Mobilfunkmasten auf Frequenzen bis 862 MHz. Das ist direkt neben dem LoRa-Band.
Eine gute LoRa-Antenne — besonders eine mit höherem Gewinn — fängt nicht nur das gewünschte 869 MHz-Signal, sondern auch die starken Mobilfunksignale nebenan. Das Ergebnis:
- Hoher Noise Floor — der Empfänger wird von Störsignalen überflutet
- Weniger Reichweite — schwache LoRa-Pakete gehen im Rauschen unter
- Paketverluste — Nachrichten kommen nicht an
Je städtischer der Standort, desto schlimmer. Ein Repeater auf einem Hochhaus in der Stadt hat deutlich mehr Probleme als einer auf dem Land — weil er mehr Mobilfunkmasten “sieht”.
Die Lösung: SAW Bandpassfilter
Ein SAW (Surface Acoustic Wave) Bandpassfilter ist ein kleines elektronisches Bauteil, das nur Signale in einem bestimmten Frequenzbereich durchlässt — und alles andere blockt.
Für MeshCore und Meshtastic bedeutet das:
- Das 869 MHz LoRa-Signal kommt ungehindert durch
- Mobilfunk (bis 862 MHz), DVB-T, Flugfunk und andere Störer werden stark gedämpft
- Der Empfänger kann sich auf das konzentrieren, was zählt
Der Filter wird zwischen Antenne und LoRa-Modul eingeschleift — entweder über SMA-Anschlüsse oder direkt über u.FL-Stecker am Modul.
Echte Messdaten: Vorher vs. Nachher

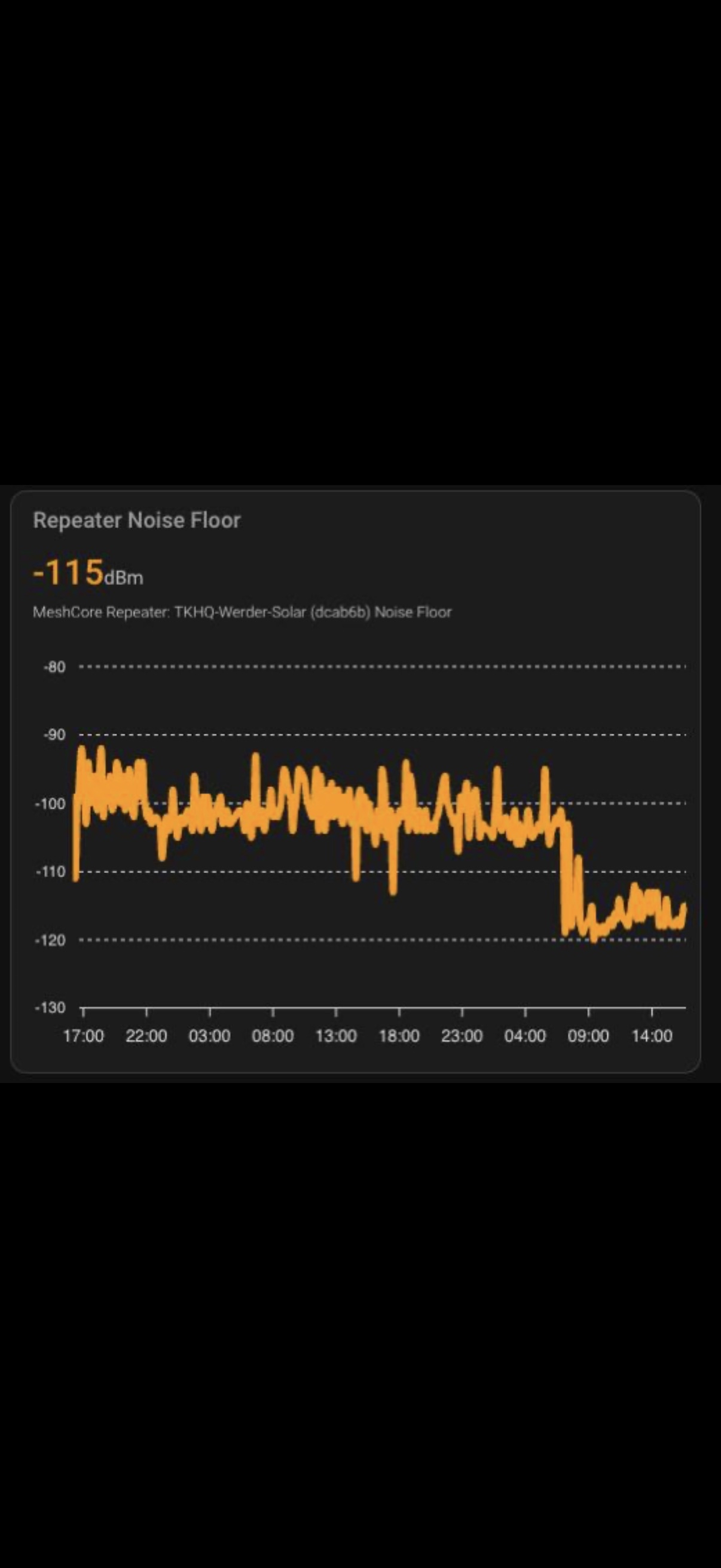

Die folgende Messung stammt von einem echten MeshCore-Repeater. Der Betreiber hat den Noise Floor vor und nach dem Einbau eines SAW-Filters aufgezeichnet:
Das Ergebnis ist deutlich sichtbar:
- Ohne Filter: Noise Floor bei ca. -100 dBm — starkes Rauschen durch Mobilfunk
- Mit Filter: Noise Floor fällt auf ca. -120 dBm
- Das sind ~20 dB weniger Rauschen
Was bedeuten 20 dB in der Praxis? Das ist ein hundertfacher Unterschied in der Signalstärke. Der Empfänger kann jetzt LoRa-Pakete empfangen, die vorher komplett im Rauschen untergegangen wären. Das bedeutet konkret: mehr Reichweite, weniger verlorene Nachrichten, stabilere Verbindungen.
Wann lohnt sich ein SAW Filter?
| Situation | Filter nötig? |
|---|---|
| Repeater in der Stadt (Dach/Hochhaus) | Ja, definitiv |
| Repeater mit Hochgewinn-Antenne (5+ dBi) | Ja, sehr empfohlen |
| Node in der Wohnung (Fensterbank) | Empfohlen in der Stadt |
| Repeater auf dem Land (wenig Mobilfunk) | Optional, schadet aber nicht |
| Handheld-Node unterwegs | Empfohlen — in der Stadt viele Störquellen, und mit u.FL + Patchkabel passt der Filter ins Gehäuse |
Faustregel: Je höher und exponierter der Standort und je stärker die Antenne, desto mehr profitierst du von einem Filter.
Welcher Filter? Zwei Varianten, eine einfache Regel
Es gibt den 869-MHz-Filter in zwei Ausführungen, jeweils mit u.FL oder ohne Stecker (SMA zum Selbstlöten):
| 2 MHz Standard | 500 mW Version | |
|---|---|---|
| Für wen | Fast alle Geräte — Node und Repeater | Nur Boards mit hoher Sendeleistung: Heltec V4, T096, Boards mit externem PA |
| Bandbreite | 2 MHz | breiter |

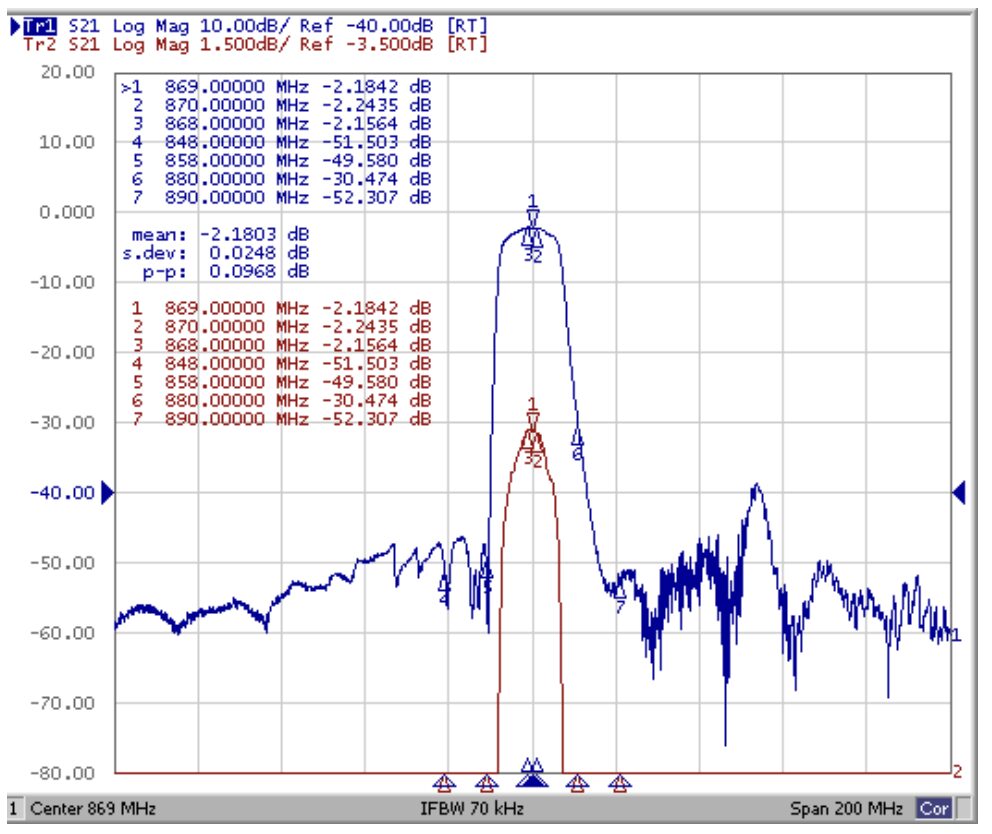

| Einfügedämpfung (gemessen) | ca. 2,2 dB | ca. 1,3 dB |
| Filterwirkung | am stärksten — schmalster Durchlass | gut |
| Dauerbelastbarkeit | normale Sendeleistung | 500 mW |
Faustregel: Heltec V4 oder T096 → 500 mW Version. Alles andere → 2 MHz Standard. Bei allen anderen Geräten bringt die 500-mW-Version keinen Vorteil, der 2-MHz-Filter filtert besser.
Für 433 MHz (MeshCom, Meshtastic EU_433, LoRa-APRS) gibt es eine eigene Variante mit 1,6 MHz Bandbreite.
Ausführlich mit Antenne und Kabel: Ratgeber bei Elektronik Reich.
Einbau: So wird der Filter angeschlossen
Es gibt zwei Anschluss-Varianten:
Variante 1: u.FL — direkt am Modul (die übliche)
Die meisten Boards (Heltec, RAK, T-Beam, T-Echo …) haben eine kleine u.FL/IPEX-Buchse am Funkmodul. Der Filter mit u.FL wird mit einem kurzen Patchkabel dazwischen eingeschleift:
Funkmodul (u.FL) → u.FL-Patchkabel → [SAW Filter u.FL] → u.FL-auf-SMA-Pigtail → Antenne
Hat dein Board schon ein Pigtail, steckst du das einfach an den Filter. Das ist besonders praktisch, wenn der Node in einem kompakten Gehäuse sitzt.
Variante 2: Ohne Stecker — SMA zum Selbstlöten
Die Filterplatine kommt ohne Stecker. SMA-Buchse und SMA-Stecker für PCB-Montage lötest du selbst an (gibt es im Shop dazu), dann sitzt der Filter direkt zwischen Board und Antenne:
Antenne → [SAW Filter mit SMA] → Board
Wichtig bei beiden Varianten: Funkmodule nie ohne angeschlossene Antenne senden lassen.
Warum nicht einfach bei AliExpress bestellen?
Klar, es gibt SAW Filter auf Ali für ein paar Euro. Aber die haben in der Regel:
- 4 dB und mehr Einfügedämpfung bei breitem Durchlass — kostet dich Reichweite, ohne wirklich zu filtern
- Nur SMA-Anschluss — passt nicht direkt ans LoRa-Modul, du brauchst zusätzliche Adapter
- Geringe Belastbarkeit — vertragen oft nicht mal die normale Sendeleistung der Geräte im Dauerbetrieb
- Keine Einzelprüfung — was du bekommst ist Glückssache
- 2–4 Wochen Lieferzeit + eventuell Zoll
Die bessere Alternative
Die SAW Filter von Elektronik Reich sind speziell für MeshCore und Meshtastic entwickelt:
- 2 MHz Standard mit dem schmalsten Durchlass und der besten Filterwirkung — für fast alle Geräte
- 500 mW Version für Heltec V4, T096 und Boards mit hoher Sendeleistung
- u.FL-Variante verfügbar — gibt es nirgendwo anders. Passt direkt ans LoRa-Modul, kein Adapter nötig, passt in jedes Gehäuse
- Eigenes PCB-Design, in Deutschland handgelötet
- Jeder einzelne Filter am Netzwerkanalysator geprüft
- Passende Patchkabel, Pigtails und Stecker ebenfalls erhältlich
- Versand aus Deutschland, in der Regel 2–4 Werktage — kein Import, kein Zoll
Fazit
Ein SAW Bandpassfilter ist eine der einfachsten und effektivsten Verbesserungen die du an deinem MeshCore- oder Meshtastic-Setup machen kannst. Für rund 23 bis 25 € bekommst du:
- Deutlich niedrigeren Noise Floor
- Besseren Empfang, besonders in der Stadt
- Stabilere Verbindungen und weniger Paketverluste
- Mehr nutzbare Reichweite
Wenn du einen Repeater betreibst oder planst, ist ein SAW Filter quasi Pflicht. Und selbst für einen einfachen Node in der Wohnung kann er den Unterschied machen.
Fragen? Melde dich in der Telegram-Gruppe — die Community hilft gerne.
